Hans Walser, [20261024]

Uhr

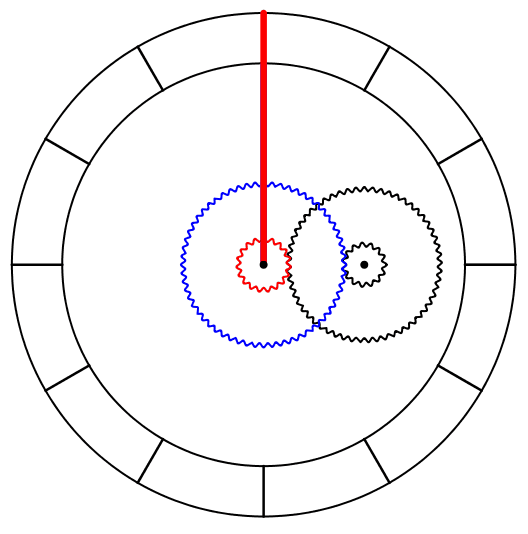

Die Abbildung 1 zeigt das Übersetzungsprinzip einer mechanischen Uhr mit Zwölferteilung.

Abb. 1: Uhr

Das rote und das große schwarze Zahnrad sind ganz im Hintergrund. Sie haben das Übersetzungsverhältnis 3:1.

Das kleine schwarze und das blaue Zahnrad sind im Mittelgrund und haben das Übersetzungsverhältnis 4:1. Der blaue Zeiger (Stundenzeiger) ist fest mit dem blauen Zahnrad verbunden.

Der rote Zeiger (Minutenzeiger) ist im Vordergrund. Er ist axial mit dem roten Zahnrad verbunden.

	Anzahl Zähne
Blaues Zahnrad	60
Kleines schwarzes Zahnrad	15
Großes schwarzes Zahnrad	57
Rotes Zahnrad	19

Tab. 1: Daten der Zahnräder
