1 Worum es geht

Beispiel einer invarianten Rechteckfläche

2 Konstruktion

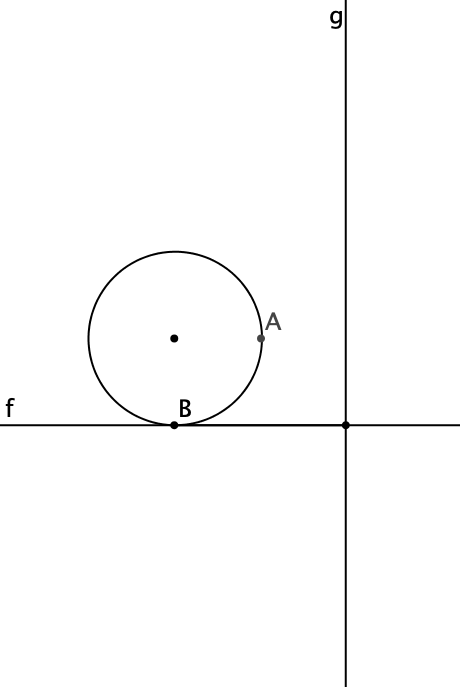

Wir beginnen mit der Figur der Abbildung 1. Auf dem Kreis haben wir einen laufenden Punkt A.

Abb. 1: Startfigur

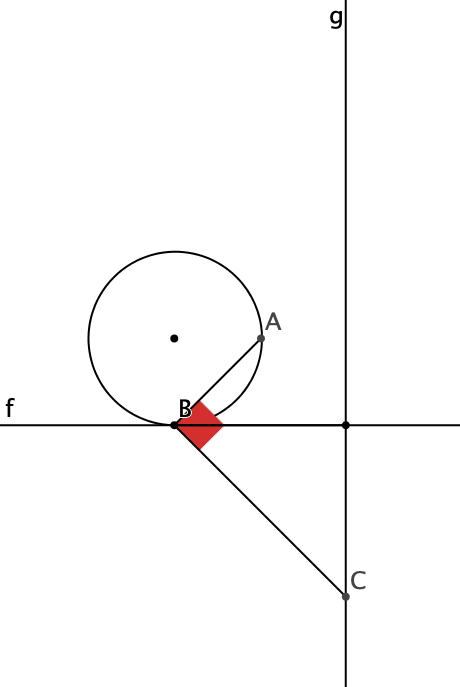

Wir zeichnen einen Punkt C auf der Geraden g so, dass der Winkel ABC ein rechter Winkel ist (Abb. 2).

Abb. 2: Rechter Winkel

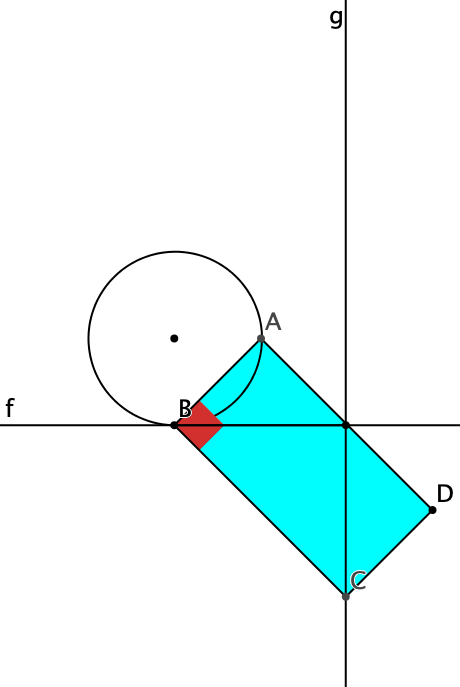

Wir ergänzen zum Rechteck ABCD (Abb. 3).

Abb. 3: Rechteck

3 Flächeninvarianz

Die Rechteckfläche bleibt bei diesem Prozess invariant.

4 Beweis

Wir arbeiten mit den Bezeichnungen der Abbildung 4.

Abb. 4: Bezeichnungen

Die beiden violetten Winkel sind gleich. Wir bezeichnen sie mit α.

Es ist:

|AB| = 2r cos(α)

|BC| = p/cos(α)

Damit ist die Rechteckfläche 2rp, unabhängig vom Winkel α.

5 Bahnkurve

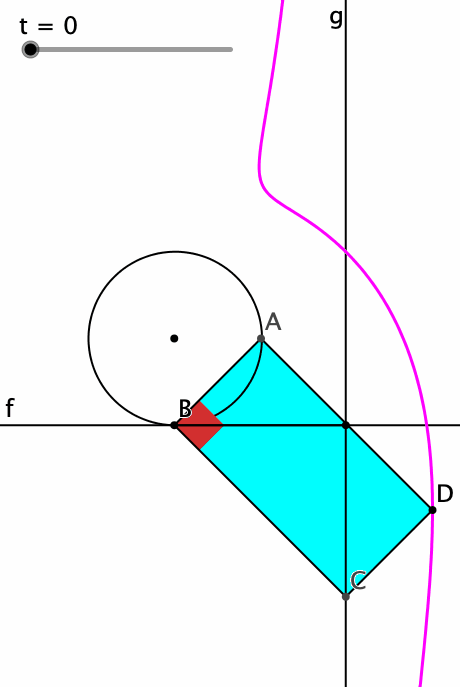

Die Abbildung 5 zeigt die Bahnkurve der Rechteckecke D. Ich weiß nicht, wie diese Kurve heißt.

Abb. 5: Bahnkurve

6 Satz des Pythagoras

Aus der Flächeninvarianz folgt der Kathetensatz (Abb. 6.1) und durch zweimalige Anwendung der Satz des Pythagoras (Abb. 6.2, mit Bahnkurven).

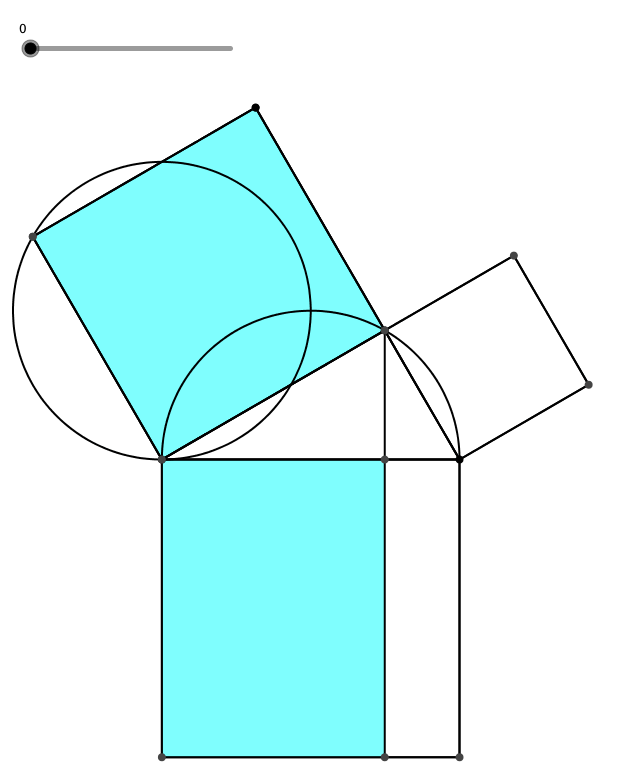

Abb. 6.1: Kathetensatz

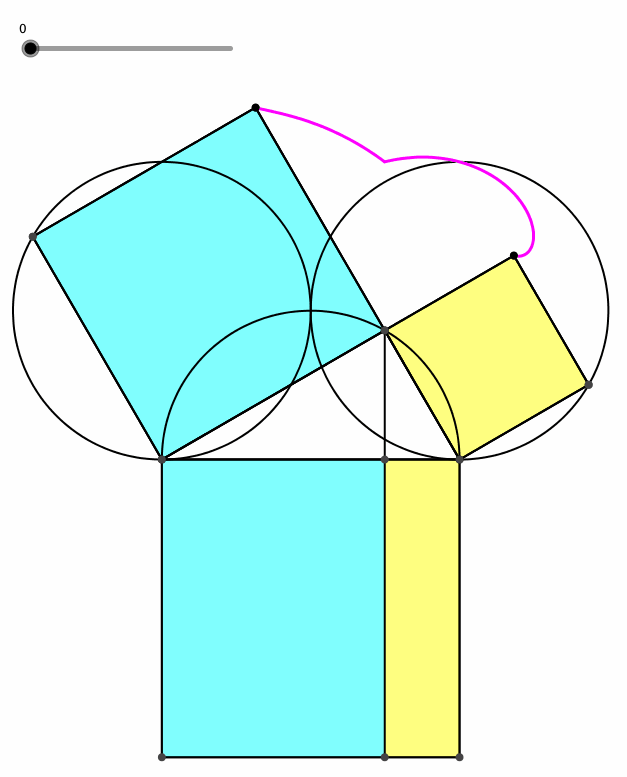

Abb. 6.2: Satz des Pythagoras

7 Verallgemeinerung

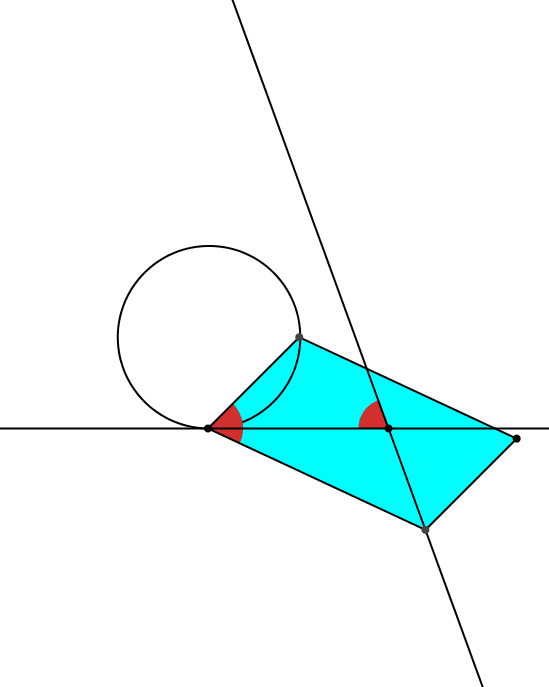

Die Flächeninvarianz gilt auch für Parallelogramme (Abb. 7). Die beiden rot markierten Winkel sind gleich. Beweis analog zu den Rechteckflächen, dabei muss mit dem Abstand der schrägen Geraden vom Fußpunkt des Parallelogramms gearbeitet werden.

Abb. 7: Invariante Parallelogrammfläche
