Parameterbereiche

1     Worum es geht

Verschiedene Kugeldarstellungen

2     Abbildungsgleichungen

Wir arbeiten durchgehend mit den Abbildungsgleichungen:



            x1 = cos(ϕ) cos(λ)

            x2 = cos(ϕ) sin(λ)

            x3 = sin(ϕ)



3     Klassische Parametrisierung

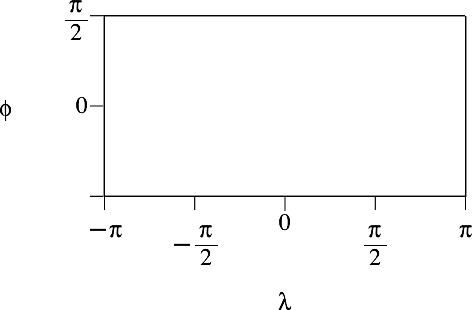

In der klassischen Parametrisierung der Einheitssphäre bedeuten  ϕ ∈ [–π/2, π/2]  und  λ ∈ [–π, π]  die geografische Breite beziehungsweise die geografische Länge (Abb. 1). Der Parameterbereich ist im Querformat.

Ein Bild, das Diagramm, Screenshot, Reihe enthält.

Automatisch generierte Beschreibung          Ein Bild, das Diagramm, Kreis enthält.

Automatisch generierte Beschreibung

Abb. 1: Geografische Breite geografische Länge

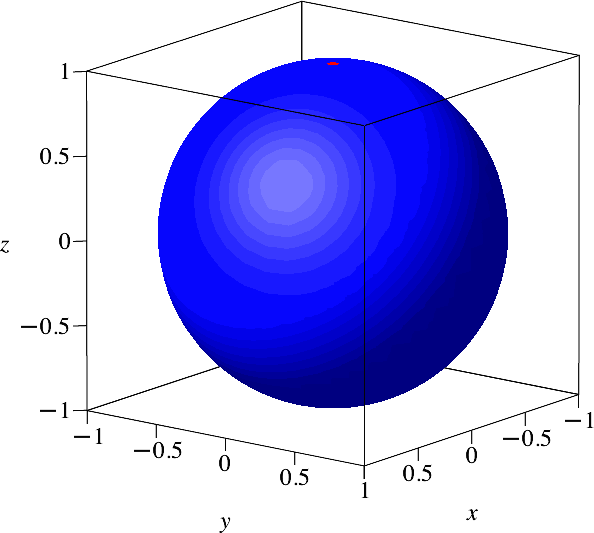

Die Einheitssphäre zeichnen wir zweifarbig, außen blau und innen rot (Abb. 2).

Ein Bild, das Diagramm, Reihe, Text, Screenshot enthält.

Automatisch generierte Beschreibung

Abb. 2: Außen blau, innen rot

4     Hochformat

Wir arbeiten nach wie vor mit den Abbildungsgleichungen:



            x1 = cos(ϕ) cos(λ)

            x2 = cos(ϕ) sin(λ)

            x3 = sin(ϕ)

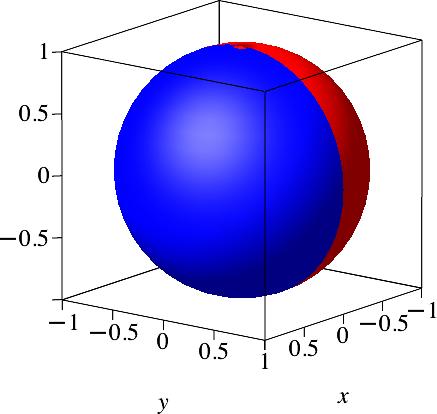

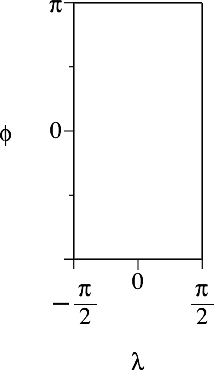

aber mit dem Parameterbereich im Hochformat, also  ϕ ∈ [–π, π]  und  λ ∈ [–π/2, π/2] . Dies irritiert, funktioniert aber auch (Abb. 3).

Ein Bild, das Screenshot, Diagramm, Text, Reihe enthält.

Automatisch generierte Beschreibung          Ein Bild, das Diagramm, Kreis, Farbigkeit, Screenshot enthält.

Automatisch generierte Beschreibung

Abb. 3: Parameterbereich im Hochformat

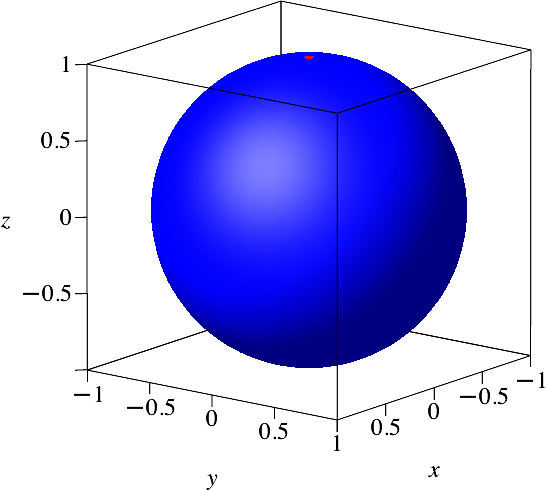

Bei der Zweifarbigkeit ändert sich aber die Relation innen/außen. Die Abbildung 4 zeigt die Situation bei Variation der geographischen Breite ϕ. Der Wechsel innen/außen findet jeweils beim Durchgang durch die Pole statt. An den Polen kreuzen sich die Meridiane, daher ändert die Flächenorientierung und damit die Farbgebung.

Ein Bild, das Diagramm, Reihe enthält.

Automatisch generierte Beschreibung

Abb. 4: Variation der geografischen Breite ϕ

Die Abbildung 5 zeigt die Situation von hinten und von oben.



Abb. 5: Sicht von hinten und von oben

5     Transformation des Parameterbereiches

Beim Parameterbereich im Querformat erhalten wir die volle Kugel, außen alles blau (Abb. 1). Beim Parameterbereich im Hochformat erhalten wir ebenfalls die volle Kugel, auf der Vorderseite blau und auf der Rückseite rot (Abb. 3).

5.1     Vom Querformat zum Hochformat

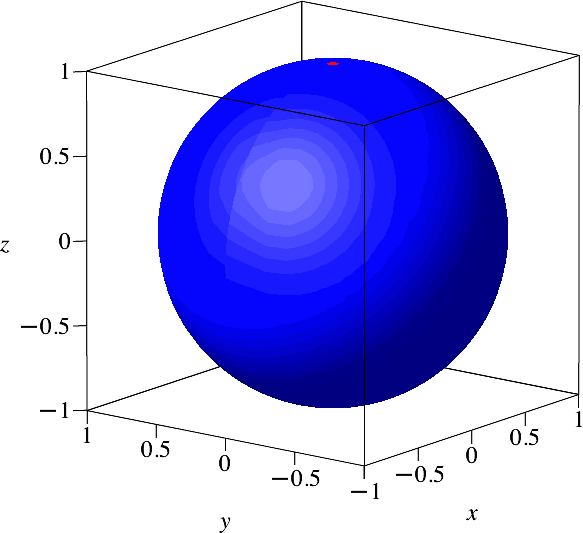

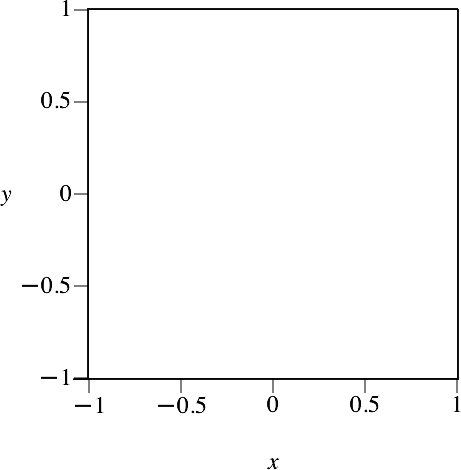

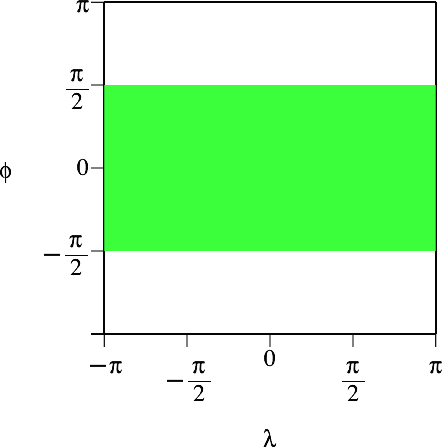

Wir transformieren nun den Parameterbereich vom Querformat zum Hochformat (Abb. 6). Für jede Zwischensituation des Parameterbereiches zeichnen wir durch die Abbildungsgleichungen definierte Figur. In der Start- und in der Endsituation haben wir die volle Kugeloberfläche. Für die Zwischensituationen ergeben sich Löcher auf der Rückseite der Kugeloberfläche.

Ein Bild, das Screenshot, Diagramm, Reihe, Text enthält.

Automatisch generierte Beschreibung

Abb. 6: Vom Querformat zum Hochformat im Parameterbereich

Auf der Vorderseite der Kugel passiert nichts, auf der Rückseite einiges (Abb. 7).



Abb. 7: Vom Querformat zum Hochformat auf der Sphäre
