Hans Walser, [20251014]

Twist

1 Worum es geht

Kartografische Spielerei

Orientierung

2 Plattkarte im Hochformat

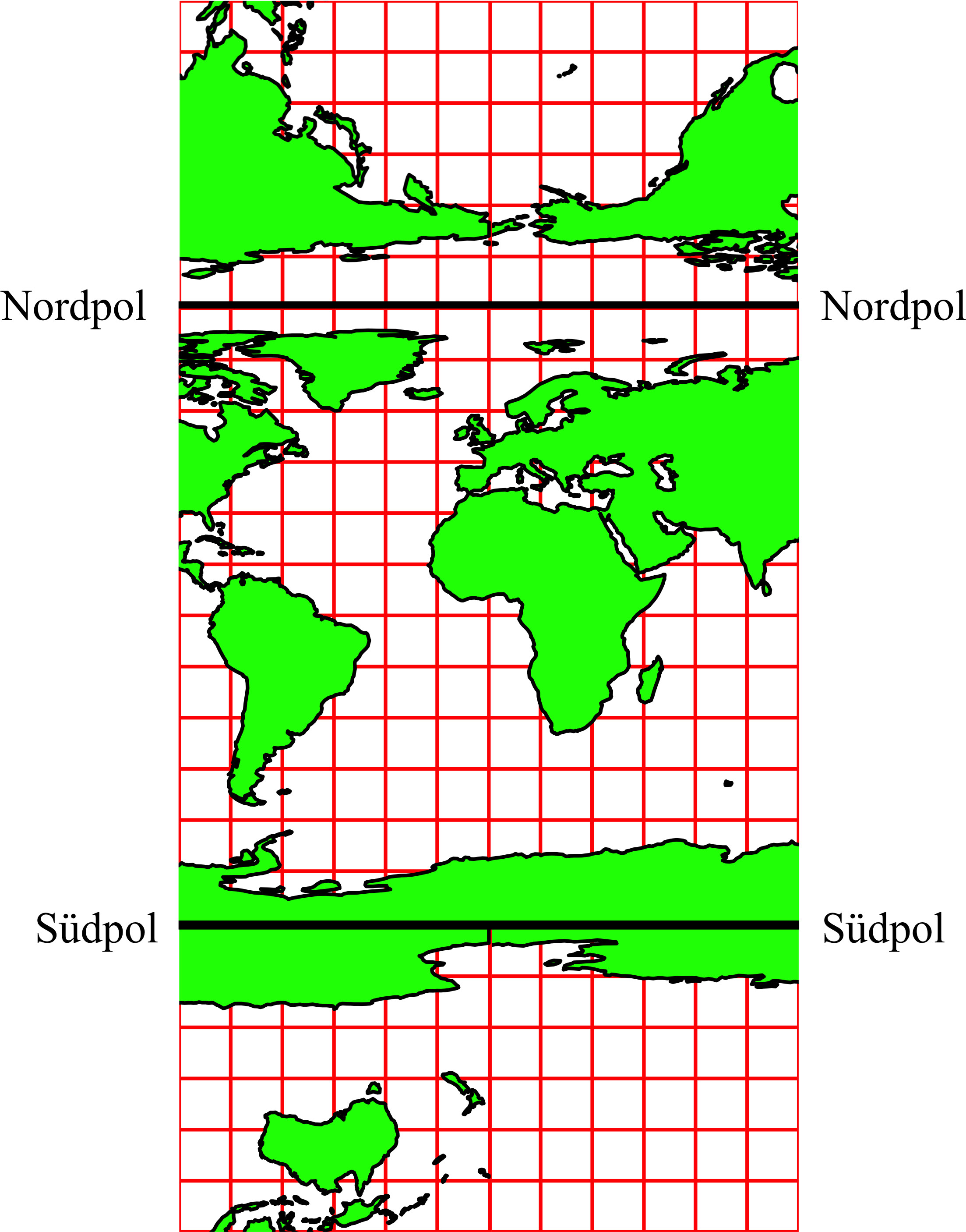

Die Abbildung 1 zeigt die nach dem Verfahren der Plattkarte hergestellte Karte im Hochformat.

Abb. 1: Plattkarte im Hochformat

Im Mittelteil unterscheidet sich die Karte nicht von der üblichen Plattkarte. Hingegen sind die Teile kartenmäßig oberhalb des Nordpoles oder unterhalb des Südpoles gegenüber der Plattkarte spiegelbildlich.

An den Polen haben wir so etwas wie einen Twist.

Wir versuchen, diesen Twist zu visualisieren.

3 Sinsoidale Karte

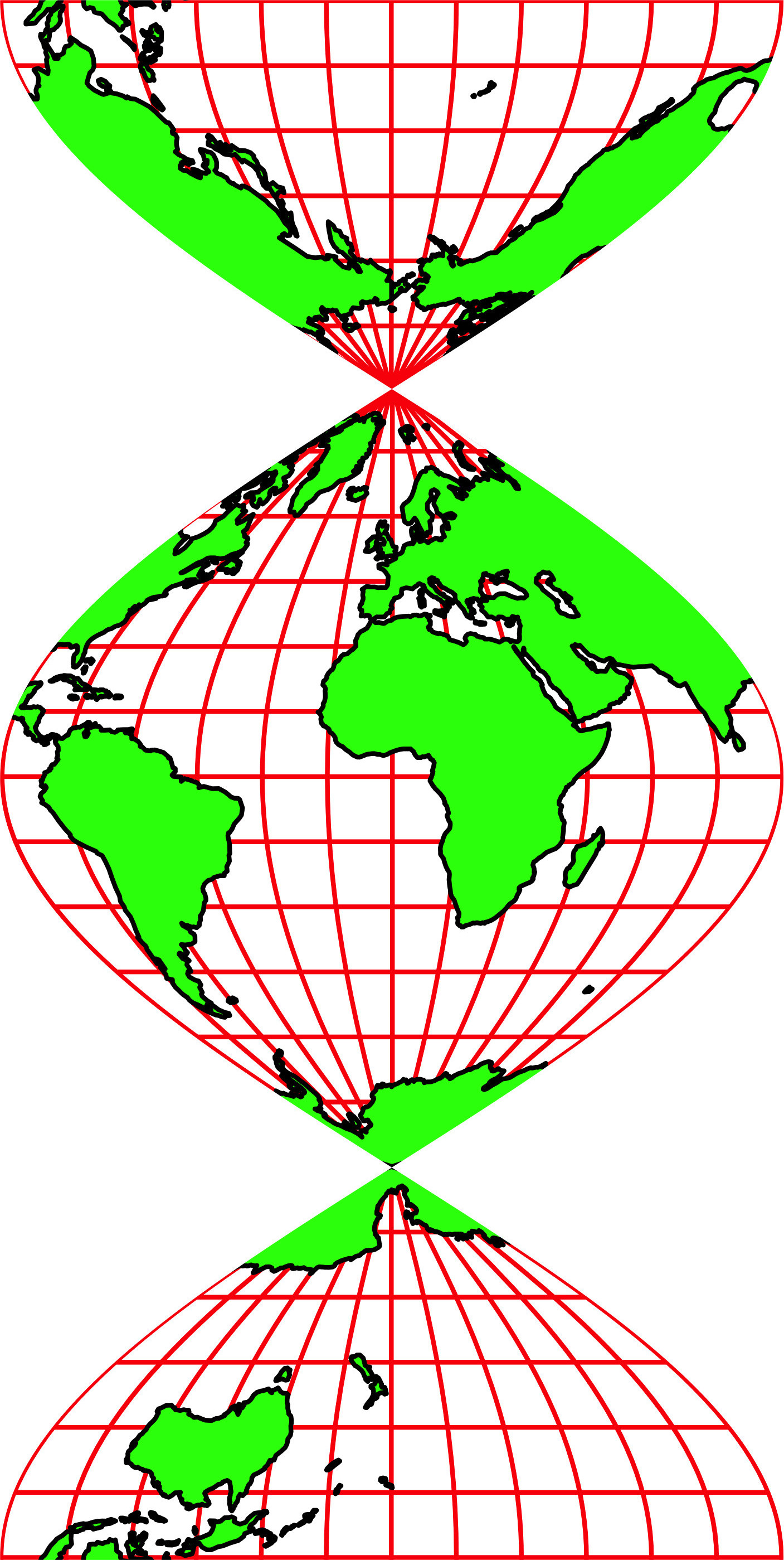

Die Abbildung 2 zeigt eine Lösung auf der Basis der sinusoidalen Karte von Mercator-Sanson. Die Karte ist flächenverhältnistreu (equivalent).

Abb. 2: Sinusoidale Karte

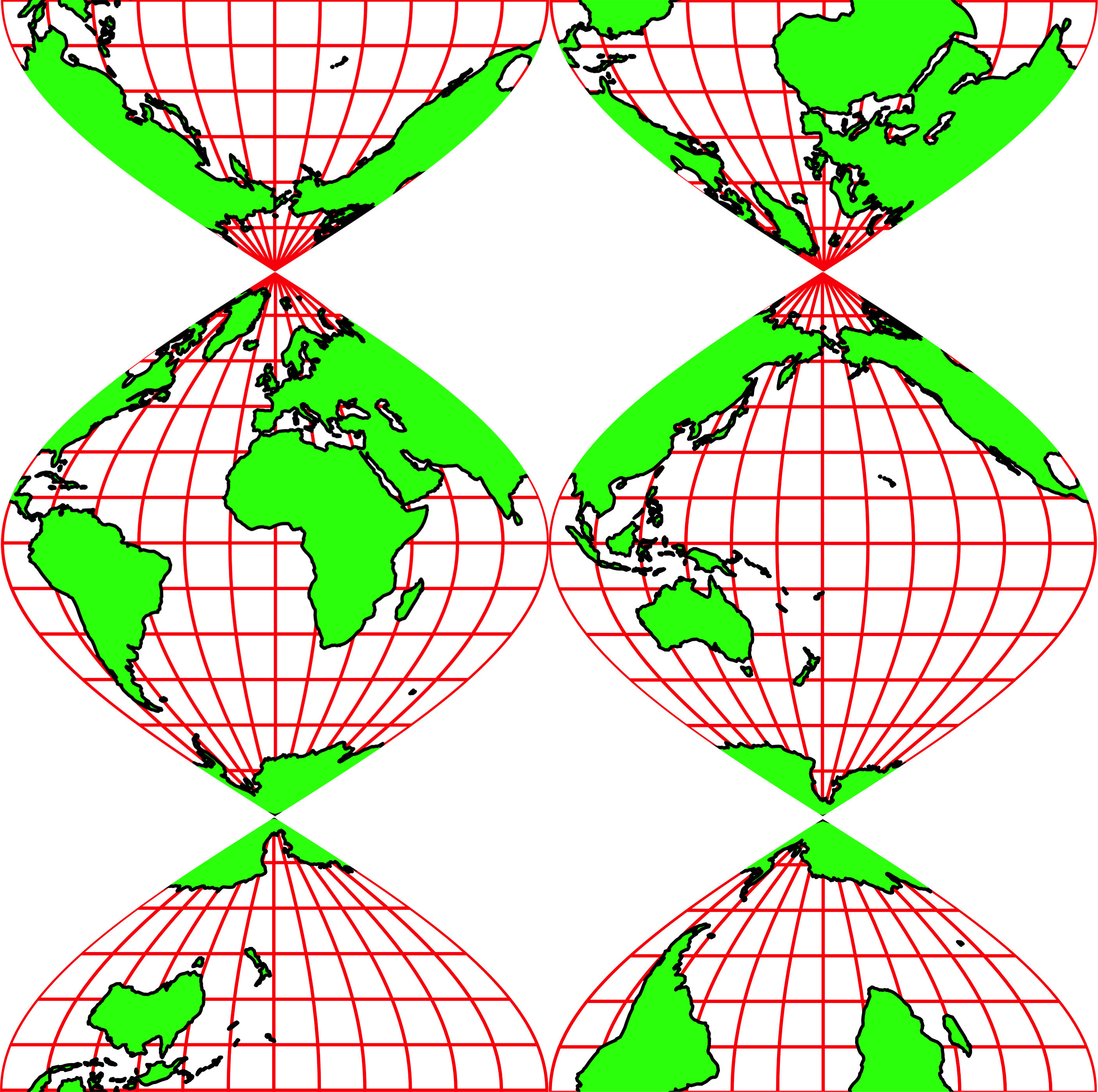

Abb. 3: Stimmt die Figur?

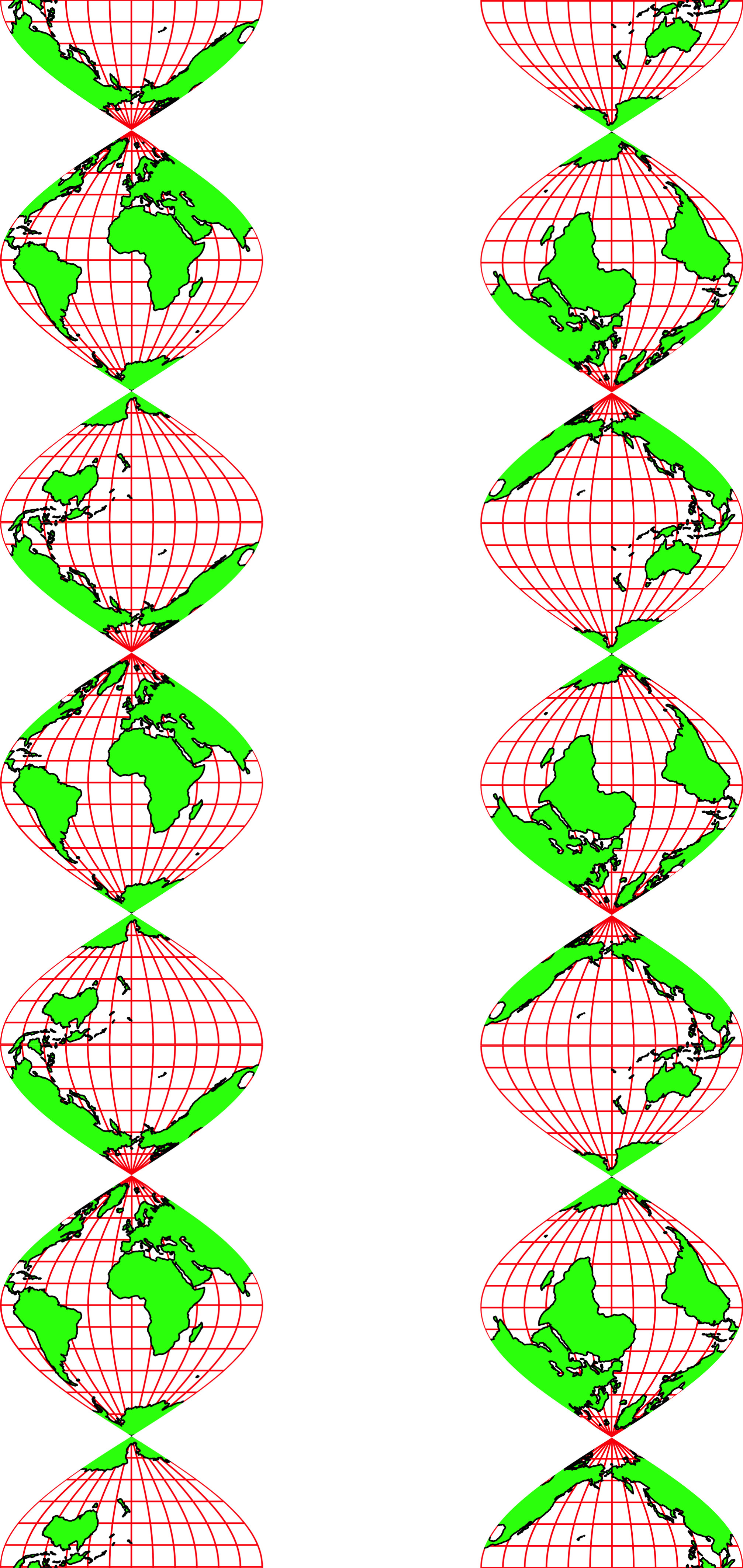

Die Karte lässt sich zu einem Band verlängern (Abb. 4). Die Pazifik-Seite ist im Vergleich zur üblichen Darstellung spiegelbildlich. Australien ist auf der „falschen“ Seite des Pazifiks.

Abb. 4: Sinusoidales Band

4 Karte nach Collignon

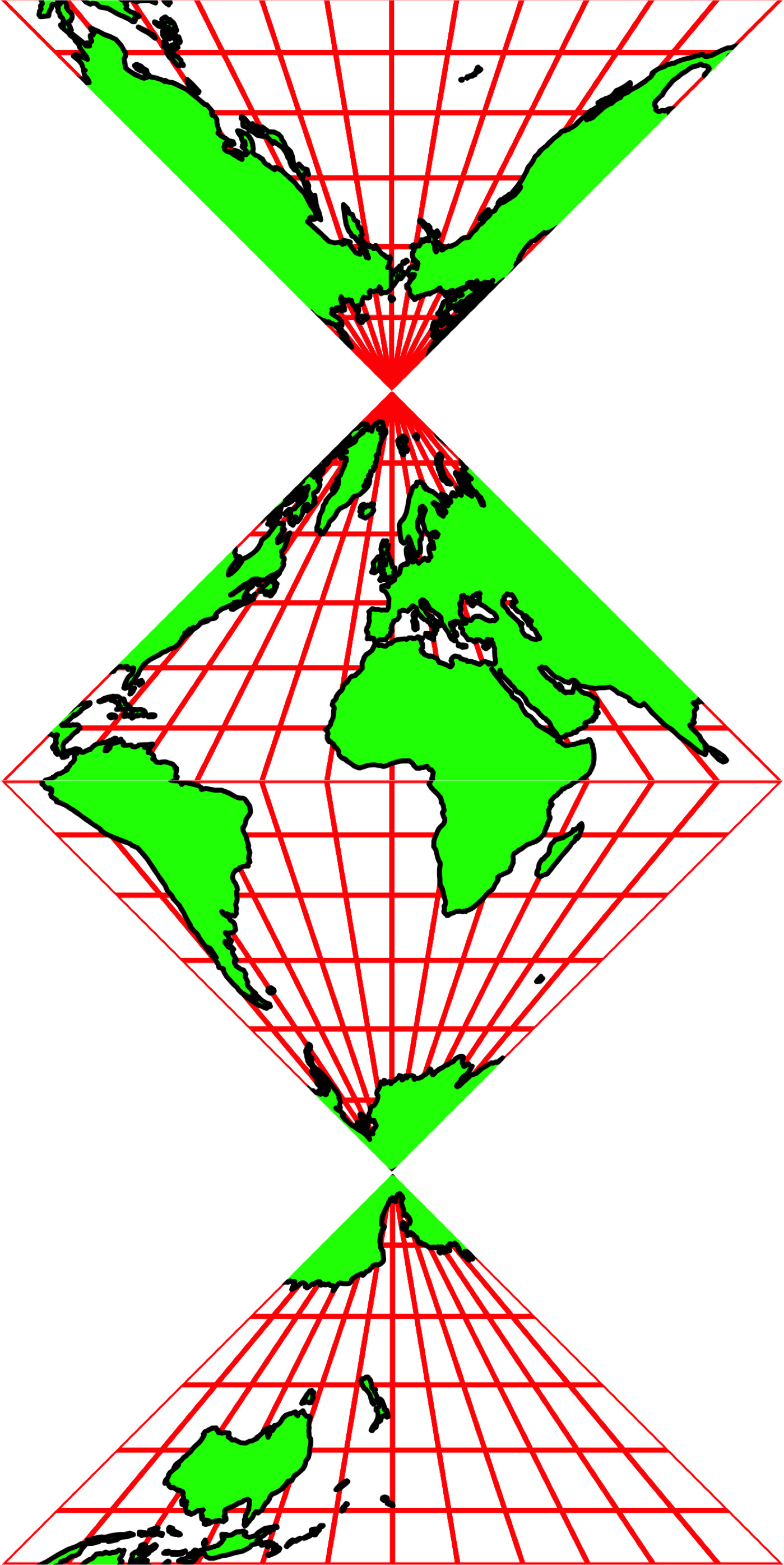

Die Abbildung 5 zeigt eine eckige Lösung auf der Basis der Karte von Collignon. Die Karte ist ebenfalls flächenverhältnistreu (equivalent).

Abb. 5: Karte nach Collignon

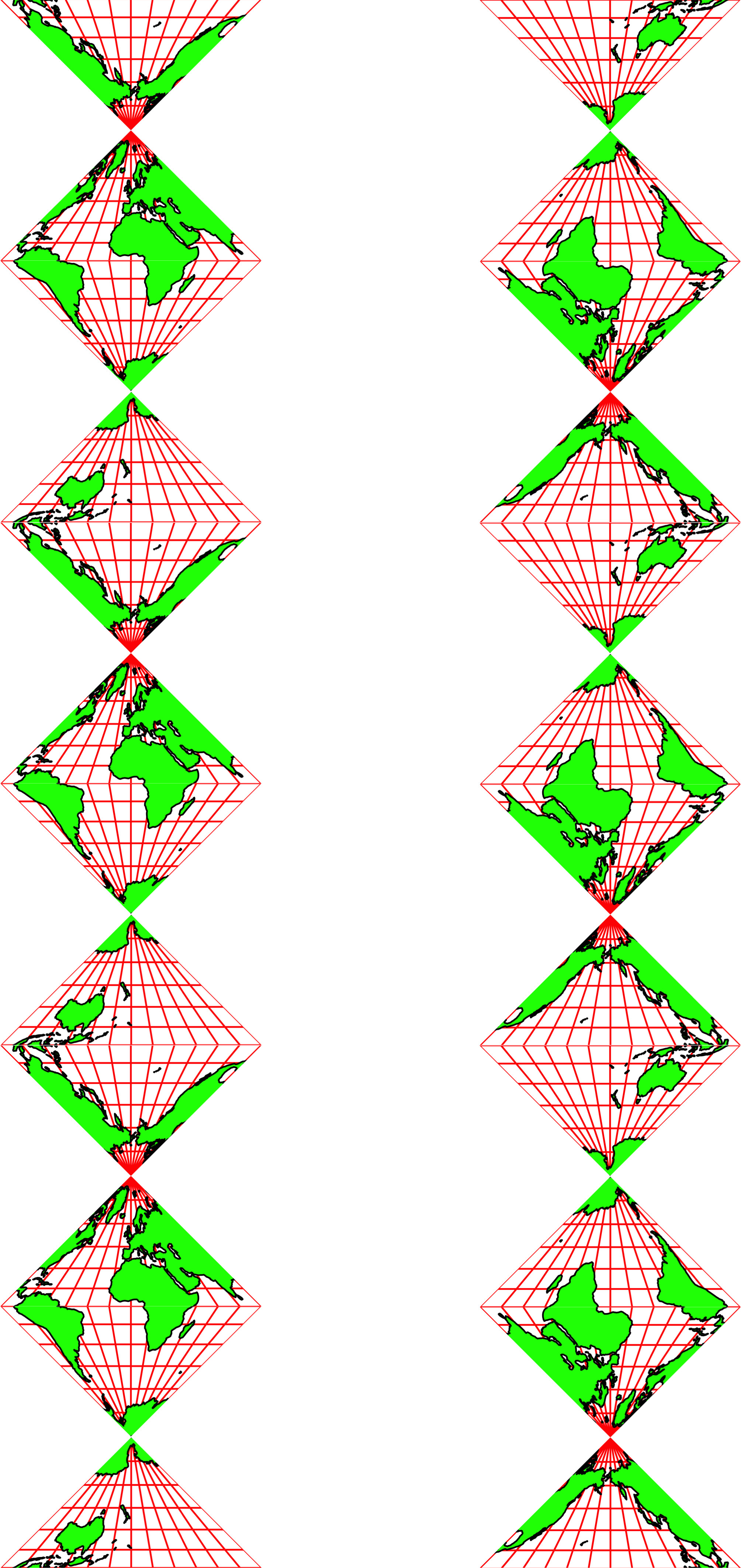

Abb. 6: Collignon-Band
