1 Worum es geht

Kartografische Spielerei

2 Die Karo-Karte

Die Karo-Karte ist eine quadratische Karte, welche auf einer Ecke steht (Abb. 1). Die vorliegende Karte enthält einen 15°-Raster (rote Linien).

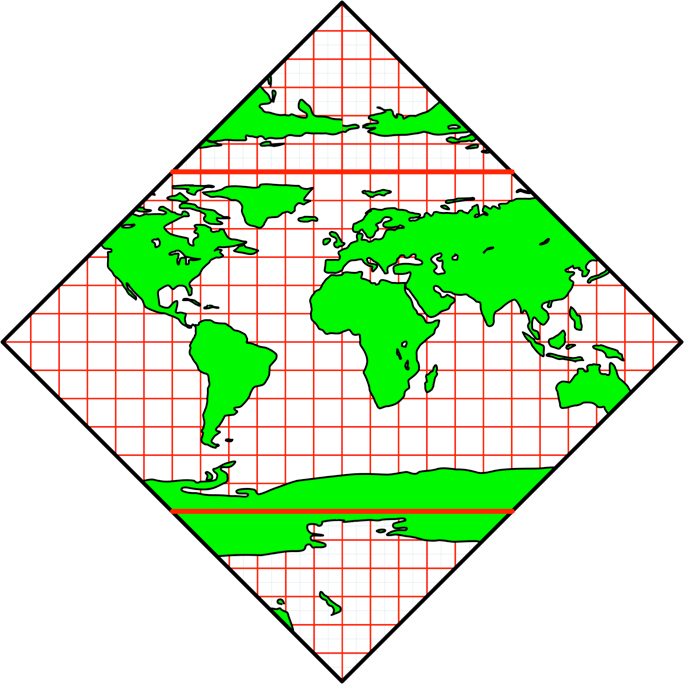

Abb. 1: Die Karo-Karte

Im mittleren Streifen erkennen wir die Welt in der uns von der ordinären Plattkarte gewohnten Art. In der oberen Ecke erkennen wir den nördlichen Teil des Pazifiks mit Alaska (rechts) und Sibirien (links). In der unteren Ecke erkennen wir links noch einen Teil von Australien und rechts davon Neuseeland.

Die beiden Pole sind als rote horizontale Linien 90° nördlich beziehungsweise 90° südlich des Äquators dargestellt.

3 Verortung auf der Erdkugel

Die vier Eckpunkte der Karo-Karte sind alle im selben Punkt auf der Erdkugel, nämlich im Punkt mit den geografischen Koordinaten 0°00'00.0"N 180°00'00.0"E. Dieser Punkt liegt im Pazifik im Schnittpunkt des Äquators mit der (theoretischen) Datumsgrenze, also in the middle of nowhere (Abb. 2, rechts).

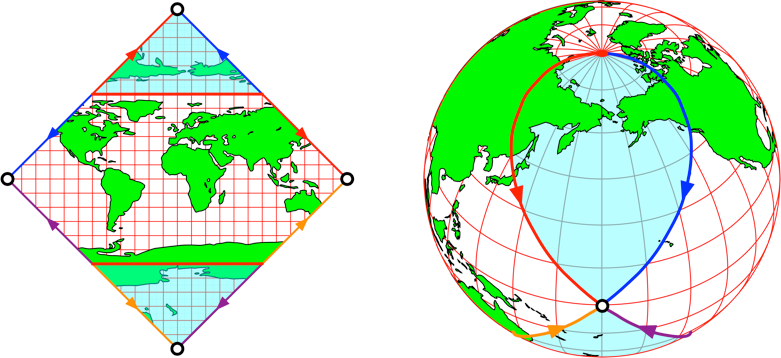

Abb. 2: Karte und Erdkugel

Die Ränder der Karo-Karte sind gemäß den angegebenen Pfeilen zu identifizieren. Dabei haben etwa die beiden blauen Pfeile denselben Startpunkt, nämlich den Nordpol, und denselben Endpunkt. Die hellblau markierten Teile sind bezüglich Karte und Erdkugel ungleich orientiert.

Der Quadratrand der Karo-Karte erscheint auf der Erdkugel als vivianische Kurve. Sie verläuft durch Schnittpunkte von Meridianen und Breitenkreisen.
