Hans Walser, [20251118], [20251228]

Antiprismen im Ikosaeder

1 Kantenmodell des Ikosaeders

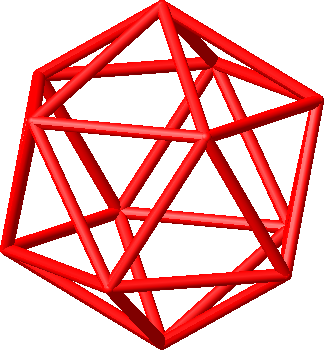

Die Abbildung 1 zeigt ein Kantenmodell des regelmäßigen Ikosaeders.

Abb. 1: Ikosaeder

2 Eckenständige Darstellung

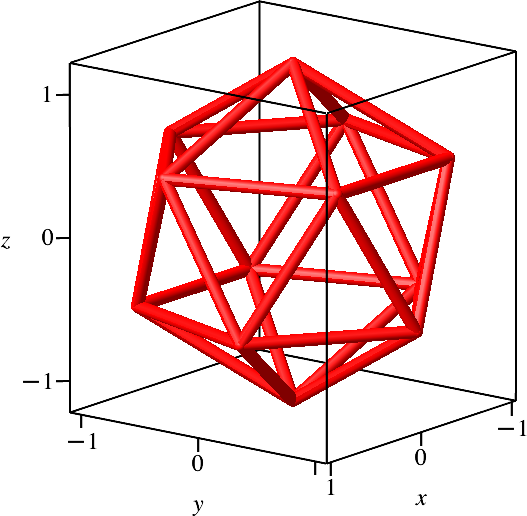

Es ist eckenständig dargestellt, das heißt es steht in einem labilen Gleichgewicht auf einer Ecke (Abb. 2 mit Koordinatenbox).

Abb. 2: Eckenständige Darstellung in der Koordinatenbox

3 Antiprisma

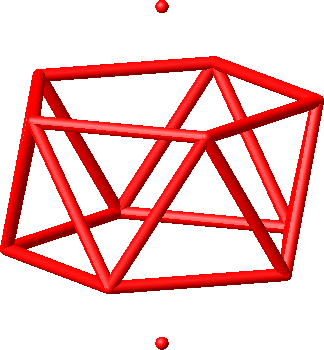

Durch Weglassen der oberen und der unteren fünfseitigen Pyramide entsteht ein Antiprisma. Zu Orientierungszwecken wurden zunächst die oberste und die unterste Ikosaederecke in der Zeichnung beibehalten (Abb. 3).

Abb. 3: Weglassen der Pyramiden

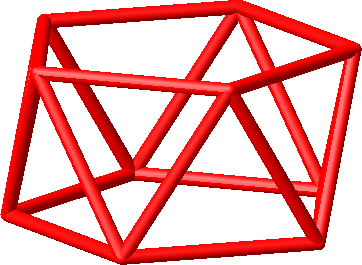

Die Abbildung 4 zeigt das Antiprisma.

Abb. 4: Antiprisma

Je zwei diametrale Eckpunkte des Ikosaeders legen ein solches Antiprisma fest. Da das Ikosaeder zwölf Eckpunkte hat, gibt es im Ikosaeder sechs solche Antiprismen.

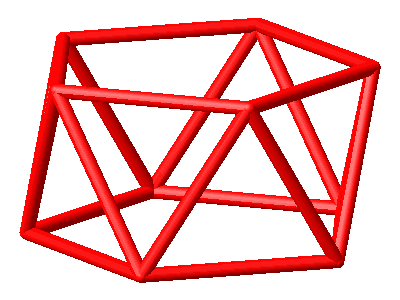

Die Antiprismen haben eine fünfteilige Drehsymmetrie (Abb. 5). Die Drehachse geht durch die Spitzen der beiden weggelassenen Pyramiden.

Abb. 5: Rotation des Antiprismas

Das Antiprisma ist gleichseitig. Die Grund- und die Deckfläche sind regelmäßige Fünfecke, die zehn Seitenflächen gleichseitige Dreiecke.

4 Seitenständige Darstellung

Die Abbildung 6 zeigt eine seitenständige Darstellung des Ikosaeders. Das Ikosaeder steht in einem stabilen Gleichgewicht auf einer Seitenfläche.

Abb. 6: Seitenständige Darstellung

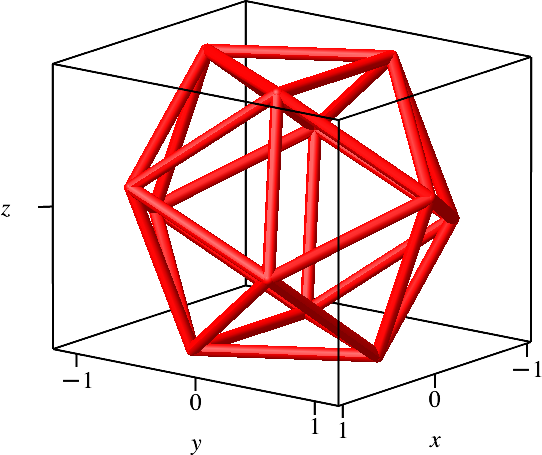

Die Abbildung 7 illustriert die seitenständige Darstellung in der Koordinatenbox.

Abb. 7: Seitenständige Darstellung in der Koordinatenbox

5 Ein zweites Antiprisma

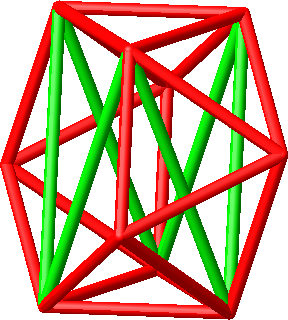

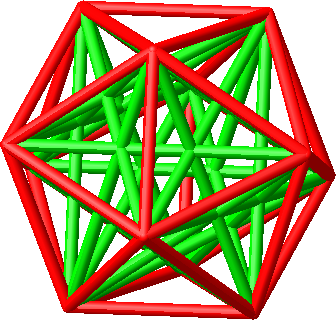

In der Abbildung 8 sind zusätzlich die Diagonalen des Ikosaeders eingezeichnet, welche jeweils von einer Ecken zur übernächsten Ecke verlaufen. Diese Diagonalen haben gegenüber den Kanten die Länge Φ. Dabei ist Φ = (1 + √5)/2 ≈ 1.618 der Goldene Schnitt.

Abb. 8: Diagonalen im Goldenen Schnitt

Bemerkung: Es gibt noch weitere Diagonalen im Ikosaeder, nämlich solche , welche von einer Ecke zur überübernächsten Ecke (also zur diametralen Ecke) verlaufen. Diese sind länger, ihre Länge gegenüber den Kanten ist ≈ 1.902.

Wir wählen nun das Grund- und das Deckdreieck des Ikosaeders aus (Abb. 9).

Abb. 9: Grund- und Deckdreieck

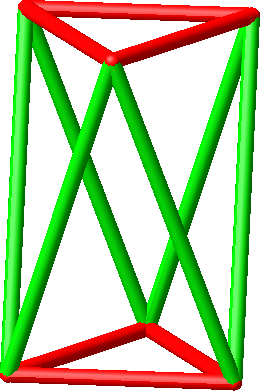

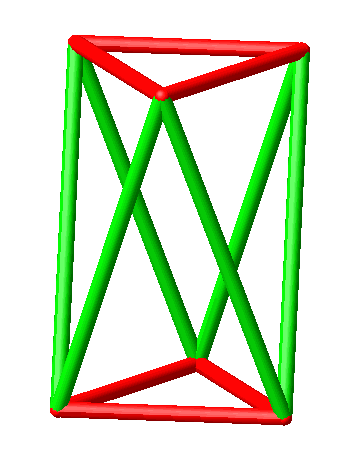

Mit Hilfe von sechs Diagonalen können wir zu einem Antiprisma ergänzen (Abb. 10).

Abb. 10: Zweites Antiprisma

Je zwei diametrale Seitenflächen des Ikosaeders legen ein solches Antiprisma zweiter Art fest. Da das Ikosaeder 20 Seitenflächen hat, gibt es im Ikosaeder zehn solche Antiprismen zweiter Art.

Die Antiprismen zweiter Art haben eine dreiteilige Drehsymmetrie (Abb. 11). Die Drehachse geht durch die Mittelpunkte der Grund- und Deckdreiecke.

Abb. 11: Rotation des Antiprismas zweiter Art

Die Seitenflächen des Antiprismas zweiter Art sind gleichschenklige Dreiecke, deren Schenkellänge im Verhältnis zur Basislänge im Goldenen Schnitt Φ steht.

Das Antiprisma zweiter Art ist ein unregelmäßiges Oktaeder.

6 Zusammenhang der beiden Antiprismen

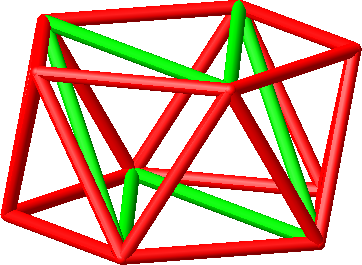

Das Antiprisma zweiter Art lässt sich in ein Antiprisma erster Art einbeschreiben (Abb. 12).

Abb. 12: Antiprisma im Antiprisma

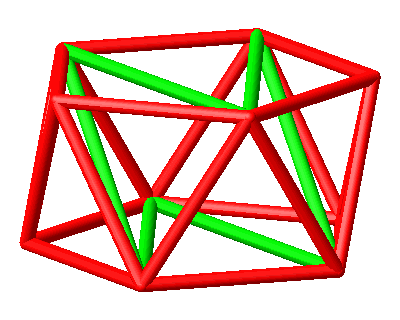

Die Figur hat keine fünfteilige Drehsymmetrie mehr (Abb. 13).

Abb. 13: Keine fünfteilige Drehsymmetrie

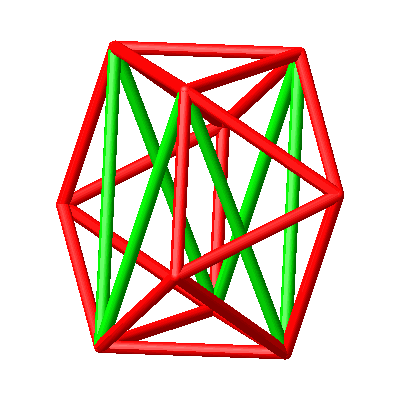

Die Abbildungen 14 und 15 zeigen eine auf das Antiprisma zweiter Art fokussierte Darstellung.

Abb. 14: Andere Darstellung

Abb. 15: Andere Darstellung

7 Ein drittes Antiprisma

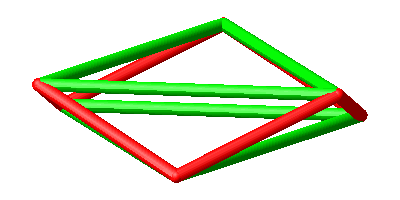

Die Abbildung 16 zeigt Grund- und Deckdreieck einer weiteren Lösung.

Abb. 16: Grund- und Deckfläche

Die Abbildungen 17 und 18 zeigen das zugehörige Antiprisma.

Abb. 17: Antiprisma

Abb. 18: Rotierendes Antiprisma
